چطور یک پروژه الکترونیکی را با کنترل دقیق ولتاژ حرفهایتر کنیم؟
در پروژههای الکترونیکی، تأمین برق فقط به وصل کردن یک منبع تغذیه به مدار محدود نمیشود. بسیاری از مدارها برای عملکرد صحیح به ولتاژی پایدار و دقیق نیاز دارند و حتی تغییرات کوچک در ولتاژ میتواند روی عملکرد سنسورها، میکروکنترلرها، ماژولهای ارتباطی یا تجهیزات حساس تأثیر بگذارد. به همین دلیل، کنترل و اندازهگیری ولتاژ یکی از مهمترین بخشهای طراحی یک پروژه حرفهای محسوب میشود.
فرقی نمیکند یک مدار ساده آموزشی طراحی میکنید یا روی یک سیستم پیچیدهتر کار میکنید؛ اگر ولتاژ ورودی و خروجی را بهدرستی کنترل نکنید، احتمال بروز خطا افزایش پیدا میکند. افت ولتاژ، افزایش ناگهانی ولتاژ، نویز، نوسان منبع تغذیه و حتی انتخاب نادرست سیم و اتصالات میتوانند عملکرد مدار را تحت تأثیر قرار دهند.
چرا کنترل دقیق ولتاژ اهمیت دارد؟
هر قطعه الکترونیکی محدوده مشخصی برای ولتاژ کاری دارد. به عنوان مثال، ممکن است یک میکروکنترلر با ولتاژ پایین کار کند، در حالی که یک موتور یا برخی تجهیزات جانبی به ولتاژ بیشتری احتیاج داشته باشند. اتصال مستقیم تمام این قطعات به یک منبع بدون در نظر گرفتن نیازهای آنها میتواند باعث عملکرد نادرست یا حتی آسیب دیدن قطعات شود.
کنترل دقیق ولتاژ کمک میکند مقدار برق مورد نیاز هر بخش از مدار در محدوده مناسب باقی بماند. این موضوع بهخصوص در پروژههایی که از باتری استفاده میکنند اهمیت بیشتری دارد؛ زیرا ولتاژ باتری در طول زمان تغییر میکند و ممکن است با کاهش شارژ، سطح ولتاژ نیز پایین بیاید.
در یک طراحی حرفهای، ابتدا مشخص میشود هر بخش چه ولتاژ و جریانی نیاز دارد و سپس مدار تغذیه متناسب با این نیاز انتخاب میشود.

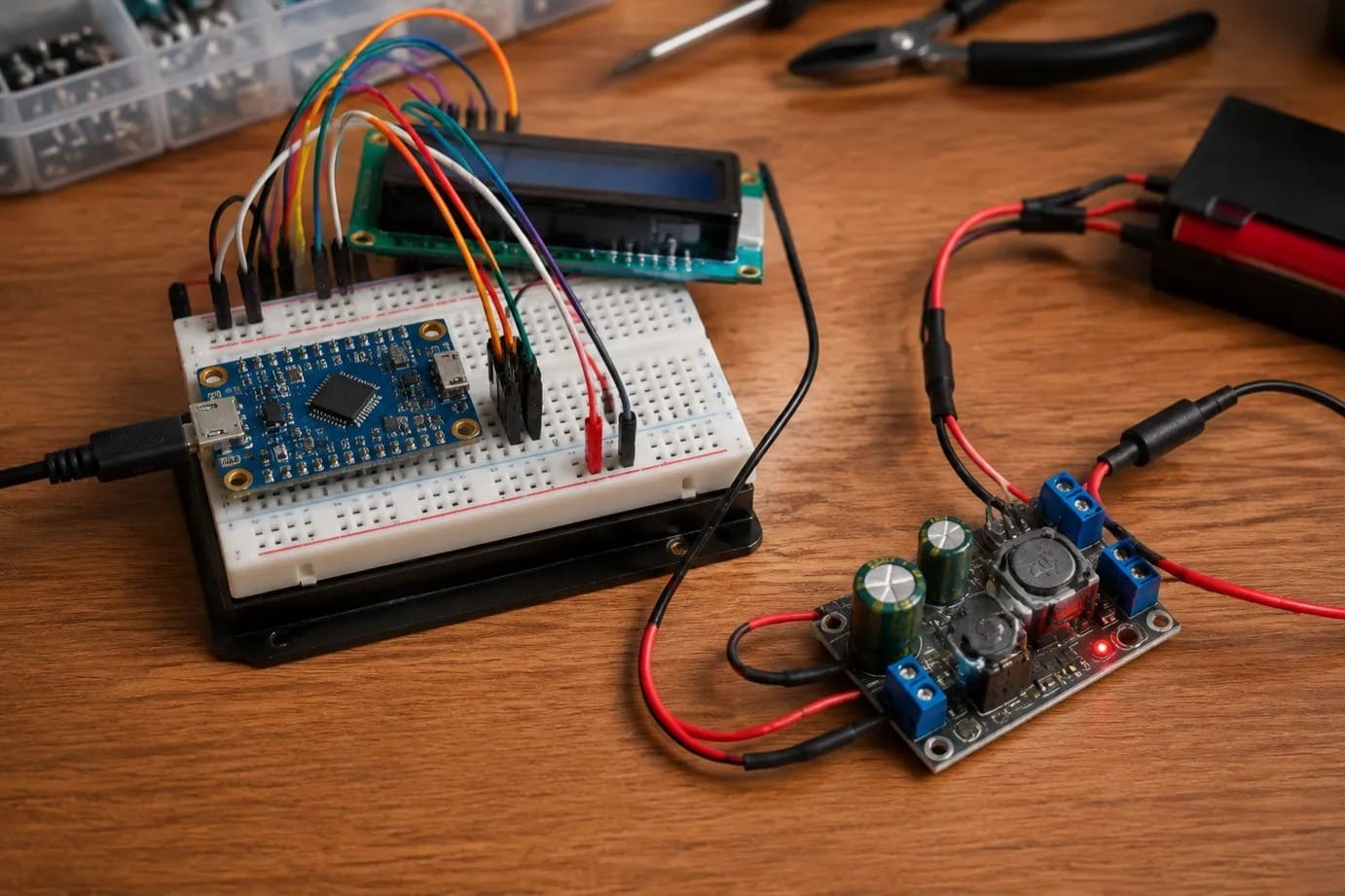

استفاده از مبدلهای DC-DC برای تنظیم ولتاژ
یکی از روشهای کاربردی برای مدیریت ولتاژ، استفاده از مبدلهای DC-DC است. این مبدلها میتوانند ولتاژ مستقیم را به سطح مورد نیاز مدار تبدیل کنند. بسته به شرایط پروژه، میتوان از مدلهای کاهنده، افزاینده یا مبدلهایی استفاده کرد که قابلیت افزایش و کاهش ولتاژ را دارند.
اگر ولتاژ منبع بیشتر از نیاز مدار باشد، مبدل کاهنده میتواند آن را کاهش دهد. در مقابل، زمانی که منبع ولتاژ پایینتری نسبت به نیاز مدار دارد، مبدل افزاینده کاربرد پیدا میکند.
انتخاب مبدل باید بر اساس محدوده ولتاژ ورودی، ولتاژ خروجی، جریان مصرفی و توان مورد نیاز انجام شود. استفاده از یک ماژول با ظرفیت بسیار نزدیک به نیاز مدار نیز همیشه بهترین انتخاب نیست و بهتر است برای شرایط واقعی، حاشیه مناسبی در نظر گرفته شود.
منبع تغذیه قابل تنظیم چه کمکی میکند؟
برای تست و توسعه پروژه، داشتن یک منبع تغذیه قابل تنظیم میتواند فرآیند عیبیابی را بسیار سادهتر کند. این تجهیزات امکان تنظیم ولتاژ و در بسیاری از مدلها محدود کردن جریان را فراهم میکنند. بنابراین میتوان مدار را ابتدا با ولتاژ و جریان پایینتر آزمایش کرد و سپس به تدریج شرایط کاری مورد نظر را ایجاد کرد.
این روش بهخصوص هنگام ساخت نمونه اولیه اهمیت دارد. اگر مدار در همان ابتدای آزمایش با یک منبع نامناسب تغذیه شود، تشخیص اینکه مشکل از طراحی، قطعه یا تغذیه است دشوار خواهد بود.
اندازهگیری ولتاژ را به یک مرحله ثابت در پروژه تبدیل کنید
یکی از اشتباهات رایج در پروژههای الکترونیکی این است که اندازهگیری فقط هنگام بروز مشکل انجام شود. در یک روند حرفهای بهتر است ولتاژ در مراحل مختلف طراحی و آزمایش بررسی شود.
یک مولتیمتر مناسب میتواند برای بررسی ولتاژ ورودی، خروجی مبدل، افت ولتاژ روی اتصالات و وضعیت باتری استفاده شود. برای پروژههای حساستر نیز ابزارهایی مانند اسیلوسکوپ امکان مشاهده نوسانها و تغییرات سریع سیگنال را فراهم میکنند؛ مواردی که ممکن است با یک مولتیمتر معمولی بهراحتی قابل مشاهده نباشند.
به همین دلیل، هنگام خرید تجهیزات اندازه گیری باید ابزار مورد نیاز پروژه را بر اساس نوع اندازهگیری، دقت، محدوده کاری و شرایط استفاده انتخاب کرد.
فقط عدد ولتاژ را بررسی نکنید
گاهی یک منبع تغذیه روی نمایشگر مقدار مورد انتظار را نشان میدهد، اما مدار همچنان دچار مشکل است. دلیل این مسئله میتواند وجود نویز، ریپل یا افت لحظهای ولتاژ باشد. بنابراین در پروژههای حرفهای نباید تنها به یک عدد ثابت روی نمایشگر اکتفا کرد.
در چنین شرایطی، اسیلوسکوپ میتواند اطلاعات بیشتری درباره شکل موج و نوسانات تغذیه ارائه دهد. این موضوع در مدارهای دیجیتال سریع، منابع تغذیه سوئیچینگ و سیستمهایی که نسبت به نویز حساس هستند اهمیت بیشتری پیدا میکند.
همچنین کیفیت سیمها، کانکتورها و اتصالات را نباید نادیده گرفت. یک اتصال نامناسب میتواند باعث افت ولتاژ شود و نتیجه اندازهگیری را تحت تأثیر قرار دهد.
انتخاب تجهیزات مناسب برای آزمایش پروژه
برای تهیه ابزار و قطعات مورد نیاز پروژه میتوان از فروشگاههای تخصصی این حوزه استفاده کرد. جم ترونیک در کنار قطعات و ماژولهای الکترونیکی، دستههایی مانند مولتیمتر، ولتمتر و آمپرمتر و تجهیزات مرتبط با اندازهگیری را ارائه میکند. در کنار آن، مجموعههایی مانند متروتیک، سیانکو و ایلکوشاپ نیز در زمینه تجهیزات اندازهگیری، منابع تغذیه و ابزارهای آزمایشگاهی فعالیت دارند. متروتیک طیف گستردهای از ابزارها مانند مولتیمتر، اسیلوسکوپ و تجهیزات اندازهگیری را ارائه میکند، در حالی که سیانکو نیز محصولاتی مانند مولتیمتر، اسیلوسکوپ و منبع تغذیه را در سبد خود دارد. ایلکوشاپ نیز بخشهایی مانند تجهیزات اندازهگیری، مولتیمتر، منبع تغذیه و ابزارهای آزمایشگاهی را پوشش میدهد.
این تنوع باعث میشود کاربر بتواند قبل از خرید، ابزار مورد نیاز را بر اساس نوع پروژه و سطح دقت مورد انتظار مقایسه کند.
کنترل جریان را هم جدی بگیرید
کنترل ولتاژ بدون توجه به جریان، طراحی کاملی ایجاد نمیکند. هر مصرفکننده مقدار مشخصی جریان دریافت میکند و منبع تغذیه یا مبدل باید توانایی تأمین آن را داشته باشد.
در برخی پروژهها، محدود کردن جریان نیز اهمیت زیادی دارد. اگر هنگام تست یک مدار احتمال اتصال کوتاه یا مصرف غیرعادی وجود دارد، استفاده از منبع تغذیه دارای محدودکننده جریان میتواند از آسیب جدی به قطعات جلوگیری کند.
بهتر است هنگام طراحی، توان مصرفی هر بخش محاسبه شود و ظرفیت منبع تغذیه نیز بر اساس مجموع نیازها و شرایط کاری انتخاب شود.
مسیر حرفهایتر شدن یک پروژه الکترونیکی
برای داشتن یک پروژه مطمئن، کنترل ولتاژ باید از مرحله طراحی تا آزمایش نهایی مورد توجه قرار بگیرد. ابتدا مشخصات تغذیه قطعات را بررسی کنید، سپس مبدل یا منبع مناسب را انتخاب کنید و در ادامه ولتاژ و جریان را در نقاط مهم مدار اندازه بگیرید.
در مرحله آزمایش نیز بهتر است ابتدا مدار را با شرایط محافظهکارانه روشن کنید و بعد از اطمینان از صحت اتصالات، مقدار ولتاژ و جریان را به محدوده کاری مورد نظر برسانید. ثبت نتایج اندازهگیریها نیز میتواند در عیبیابیهای بعدی بسیار مفید باشد.
در نهایت، یک پروژه الکترونیکی حرفهای فقط به انتخاب قطعات اصلی وابسته نیست. کیفیت تغذیه، دقت اندازهگیری، کنترل جریان، کاهش نویز و استفاده از ابزار مناسب همگی در عملکرد نهایی نقش دارند. با رعایت این موارد میتوان احتمال خطا را کاهش داد و پروژهای ساخت که علاوه بر عملکرد صحیح، در شرایط مختلف نیز پایداری بیشتری داشته باشد.
