المنت فلنج دار؛ قلب تپنده سیستم‌های گرمایشی صنعتی
در دنیای صنعت، تامین حرارت یکی از اصلی‌ترین نیازهای خطوط تولید، سیستم‌های انتقال سیالات و فرآیندهای شیمیایی است. المنت فلنج دار به عنوان یکی از قدرتمندترین و قابل‌اعتمادترین ابزارهای گرمایشی، نقش محوری در این سیستم‌ها ایفا می‌کند. این المنت‌ها به دلیل طراحی خاص، راندمان بالا، و ایمنی قابل توجه، در صنایع نفت، گاز، پتروشیمی، داروسازی و تصفیه آب کاربرد گسترده‌ای دارند. در این مقاله، هر آنچه لازم است درباره المنت فلنج دار بدانید، از معرفی کامل تا راهنمای خرید، نصب و نگهداری، بررسی خواهیم کرد.
المنت فلنج دار چیست؟

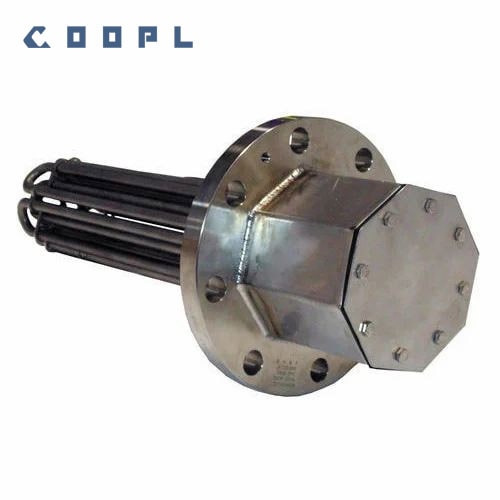

المنت فلنج دار (Flanged Heater) یک نوع المنت صنعتی است که از مجموعه‌ای از لوله‌های حرارتی (تیوب‌های المنتی) تشکیل شده و به یک صفحه فلزی گرد یا مربعی به نام فلنج متصل شده است. این طراحی باعث می‌شود المنت بتواند به راحتی روی مخازن، لوله‌ها یا تانک‌های حاوی سیالات نصب شود و به طور مستقیم سیال را گرم کند.

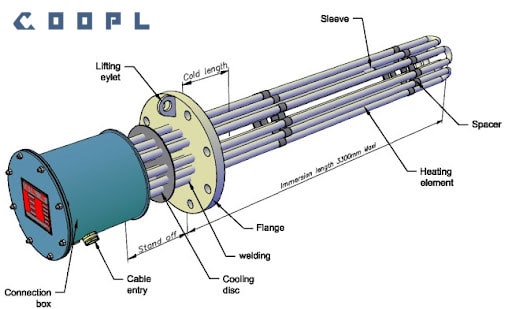

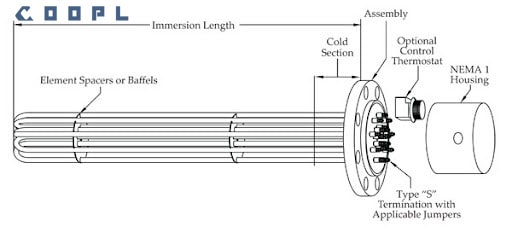

ساختار اصلی المنت فلنج دار
- تیوب‌های حرارتی: لوله‌هایی که درون‌شان سیم مقاومت بالا وجود دارد و وظیفه تولید حرارت را بر عهده دارند.
- فلنج: صفحه‌ای فلزی که نقش پایه و نگهدارنده المنت را داشته و برای نصب آسان طراحی شده است.
- جعبه ترمینال: محل اتصال کابل‌های برق و تجهیزات کنترلی.
- مواد عایق: بین سیم مقاومت و بدنه تیوب، مواد عایق حرارتی قرار گرفته تا ایمنی المنت حفظ شود.
کاربردهای المنت فلنج دار
المنت‌های فلنج دار به دلیل طراحی مقاوم، تنوع در متریال ساخت و توان حرارتی بالا، یکی از پرکاربردترین ابزارهای گرمایشی در صنایع مختلف به شمار می‌آیند. این المنت‌ها برای گرمایش انواع سیالات و گازها در شرایط فشار بالا یا محیط‌های خورنده استفاده می‌شوند. در ادامه، با مهم‌ترین کاربردهای این المنت‌ها به طور تخصصی‌تر آشنا می‌شویم:
گرمایش سیالات
المنت‌های فلنج دار در گرمایش مایعاتی مانند آب، روغن‌های صنعتی، سوخت‌های مایع، اسیدها و سایر محلول‌های شیمیایی نقش کلیدی دارند.
به دلیل تماس مستقیم المنت با سیال و انتقال یکنواخت حرارت، فرآیند گرمایش بسیار سریع، مؤثر و کنترل‌شده انجام می‌شود.
برای سیالات خاص مانند اسیدها یا حلال‌های خورنده، از روکش‌های مقاوم نظیر تیتانیوم یا فولاد ضدزنگ استفاده می‌شود.
سیستم‌های تحت فشار
در تجهیزاتی مانند دیگ‌های بخار، بویلرها و تانک‌های صنعتی که فشار داخلی بالاست، المنت‌های فلنج دار ایده‌آل هستند. ساختار فلنجی این المنت‌ها امکان آب‌بندی کامل را فراهم می‌کند و از نشت سیال یا گاز جلوگیری می‌نماید. این ویژگی در فرآیندهایی که ایمنی و کنترل دقیق فشار اهمیت دارد، بسیار حیاتی است.
صنایع نفت و گاز
المنت‌های فلنج دار در صنعت نفت و گاز برای پیش‌گرمایش نفت خام، گرم کردن گازهای صنعتی و مدیریت دمای مواد پتروشیمی مورد استفاده قرار می‌گیرند. مقاومت مکانیکی بالا، تحمل شرایط خورنده و توانایی کار در دماها و فشارهای شدید، این المنت‌ها را به یکی از اجزای حیاتی تأسیسات نفتی تبدیل کرده است.
صنایع غذایی و دارویی
در این صنایع، حفظ خلوص مواد و کنترل دقیق دما اهمیت ویژه‌ای دارد. المنت‌های فلنج دار با روکش‌های استیل ضدزنگ یا سایر مواد بهداشتی، بدون ایجاد آلودگی، گرمایش سیالات و ترکیبات مورد نیاز در فرآیندهای تولید را انجام می‌دهند. کنترل دمای یکنواخت نیز به بهبود کیفیت محصولات نهایی کمک می‌کند.
صنایع تصفیه آب
در فرآیندهای تصفیه آب، از المنت‌های فلنج دار برای گرم کردن آب ورودی، شست‌وشوی فیلترها و یا انجام واکنش‌های شیمیایی خاص استفاده می‌شود.
با توجه به اینکه برخی مراحل تصفیه نیاز به گرمایش سیالات خورنده دارد، این المنت‌ها به گونه‌ای طراحی می‌شوند که در برابر خوردگی مقاوم باشند و عمر مفید بالایی ارائه دهند.
ویژگی‌های اصلی المنت فلنج دار
المنت فلنج دار به عنوان یکی از مؤثرترین راهکارهای گرمایش صنعتی، با طراحی ویژه و قابلیت‌های برجسته‌ای عرضه می‌شود که آن را برای کاربردهای سنگین و تخصصی ایده‌آل می‌کند. در ادامه، مهم‌ترین ویژگی‌های این المنت‌ها را با توضیحاتی فنی‌تر بررسی می‌کنیم:
راندمان حرارتی بالا
المنت‌های فلنج دار به دلیل داشتن سطح تماس گسترده با سیال، انتقال حرارت بسیار مؤثری ایجاد می‌کنند. این ویژگی موجب می‌شود گرمایش سیالات با سرعت بیشتری انجام شود و اتلاف انرژی به حداقل برسد. علاوه بر این، طراحی آرایش‌یافته‌ی المنت‌ها (با استفاده از چندین تیوب حرارتی) باعث می‌شود که دمای سطح المنت متناسب با نوع سیال تنظیم شود و خطر سوختگی یا تخریب سیال کاهش یابد.
تنوع در طراحی
یکی از مزایای مهم المنت‌های فلنج دار، امکان سفارشی‌سازی کامل بر اساس نیاز پروژه است. این المنت‌ها می‌توانند در انواع و ابعاد مختلف طراحی شوند: از تعداد تیوب‌های کم برای مصارف سبک تا چیدمان‌های چندبخشی برای پروژه‌های سنگین. جنس فلنج‌ها نیز بر حسب شرایط کاری انتخاب می‌شود؛ مانند فولاد کربنی برای مصارف عمومی، استنلس استیل برای محیط‌های خورنده، و آلیاژ اینکونل برای دماهای فوق‌العاده بالا یا محیط‌های شیمیایی بسیار تهاجمی.
توان الکتریکی (بر حسب کیلووات) نیز دقیقاً مطابق با نیاز گرمایشی تعیین می‌شود تا عملکرد سیستم بهینه باشد.
مقاومت بالا در برابر خوردگی
یکی از چالش‌های اصلی در بسیاری از صنایع، خوردگی به دلیل تماس با مواد شیمیایی یا شرایط محیطی سخت است. در المنت‌های فلنج دار، متریال لوله‌های گرمایشی و فلنج بر اساس ماهیت سیال انتخاب می‌شود. به عنوان مثال:
- برای آب‌های معمولی از فولاد کربنی با پوشش اپوکسی،
- برای اسیدهای خورنده از استنلس استیل ۳۱۶ یا تیتانیوم،
- برای محیط‌های فوق‌العاده خورنده یا فشار بالا از آلیاژهایی نظیر اینکونل یا هستلوی استفاده می‌شود.
این انتخاب‌های هوشمندانه باعث افزایش عمر مفید المنت و کاهش هزینه‌های نگهداری می‌شود.
جدول مشخصات فنی المنت فلنج دار
|
ویژگی |
مقادیر معمول |
|
ولتاژ کاری |
220V / 380V / 415V |
|
توان خروجی |
3kW تا 500kW |
|
دمای کاری |
تا 600°C |
|
جنس تیوب |
استیل 304، 316، اینکونل 600 |
|
جنس فلنج |
فولاد کربنی یا استنلس استیل |
|
قطر فلنج |
2 اینچ تا 24 اینچ |
|
استاندارد ساخت |
ANSI / DIN |
اهمیت نصب صحیح المنت فلنج دار
نصب اصولی المنت فلنج دار تاثیر مستقیم بر ایمنی، کارایی و طول عمر آن دارد. نصب غلط می‌تواند منجر به نشتی سیال، سوختن المنت، یا حتی بروز حوادث جدی شود. بنابراین رعایت دستورالعمل‌های صحیح نصب بسیار حیاتی است.
مراحل نصب المنت فلنج دار
نصب صحیح المنت فلنج دار یکی از مهم‌ترین عوامل در عملکرد بهینه و طول عمر بالای این تجهیز است. رعایت دقیق مراحل نصب می‌تواند از مشکلاتی مانند نشتی، داغ‌شدگی موضعی، یا آسیب به المنت جلوگیری کند. در ادامه، مراحل نصب اصولی المنت فلنج دار را با جزییات فنی بررسی می‌کنیم:
1. انتخاب محل نصب مناسب
پیش از هر چیز باید محل نصب المنت فلنج دار با دقت انتخاب شود.
این محل باید شرایط زیر را داشته باشد:
- دسترسی آسان برای عملیات نصب، سرویس‌های دوره‌ای یا تعمیرات احتمالی.
- تهویه کافی برای جلوگیری از انباشت حرارت اضافی در اطراف المنت که می‌تواند باعث افت کارایی یا خطرات ایمنی شود.
- حداقل لرزش و ارتعاش تا اتصال المنت به فلنج و مخزن دچار آسیب نشود.
- موقعیت نصب افقی یا عمودی صحیح مطابق با طراحی المنت.
2. بررسی مشخصات برق و سیستم
پیش از نصب، باید موارد زیر دقیق بررسی شوند:
- ولتاژ و جریان ورودی: اطمینان حاصل کنید که مشخصات برق محل نصب (ولتاژ، فرکانس، جریان) کاملاً با مشخصات فنی المنت فلنج دار مطابقت دارد. عدم انطباق می‌تواند باعث سوختن المنت یا ایجاد خطر برق‌گرفتگی شود.
- تناسب فلنج‌ها: فلنج المنت باید از نظر سایز، تعداد سوراخ‌ها و استاندارد ANSI، DIN، JIS و... دقیقاً با فلنج مخزن یا لوله تطابق داشته باشد تا اتصال کامل و بدون نشتی برقرار گردد.
3. استفاده از عایق‌بندی مناسب
برای جلوگیری از نشت سیال از محل اتصال فلنج، نکات زیر باید رعایت شود:
- گسکت مناسب: در بین فلنج المنت و فلنج مخزن از گسکت‌هایی با مقاومت مناسب در برابر دما و مواد شیمیایی مانند گسکت‌های گرافیتی، تفلونی یا EPDM استفاده شود.
- ضخامت مناسب گسکت: گسکت باید ضخامت و جنس مناسبی داشته باشد تا بتواند فشار سیال را تحمل کند بدون آنکه تحت گرما یا فشار دچار شکستگی شود.
4. محکم‌کاری اصولی
فرآیند بستن پیچ‌های فلنج باید به صورت صحیح و استاندارد انجام شود:
- سفت کردن ضربدری: پیچ‌ها را به صورت متقاطع (الگوی ستاره‌ای) و به تدریج سفت کنید تا گشتاور یکنواخت روی سطح فلنج اعمال شود و از آسیب به گسکت یا تغییر شکل فلنج جلوگیری شود.
- گشتاور استاندارد: از گشتاور مناسب طبق مشخصات فلنج و پیچ‌ها استفاده کنید. استفاده از آچار گشتاورسنج توصیه می‌شود.
5. انجام تست نشتی و عملکرد
پس از نصب کامل، قبل از راه‌اندازی المنت باید مراحل زیر طی شود:
- تست نشتی: مخزن یا سیستم را با سیال پر کنید و با اعمال فشار کاری، تمام اتصالات را از نظر نشتی بررسی کنید.
- تست عملکرد تدریجی: پس از اطمینان از عدم نشتی، برق المنت را وصل کنید و دمای سیال را به تدریج بالا ببرید. تغییرات دما، عملکرد ترموستات‌ها و سیستم‌های حفاظتی باید به دقت کنترل شود.
جمع‌بندی
المنت فلنج دار یکی از مطمئن‌ترین و کارآمدترین انتخاب‌ها برای گرمایش مستقیم سیالات در صنایع مختلف است. با شناخت دقیق ساختار، ویژگی‌ها و رعایت اصول نصب و نگهداری، می‌توان از این تجهیز صنعتی به بهترین نحو بهره برد و هزینه‌های نگهداری و تعمیرات را به حداقل رساند. اگر قصد خرید المنت فلنج دار را دارید، حتماً به کیفیت ساخت، مشخصات فنی و اعتبار برند سازنده توجه ویژه داشته باشید تا بهترین نتیجه را در پروژه‌های صنعتی خود بگیرید.
